愛普生RTC低功耗時鐘RX8111CE和RX4111CE的規格

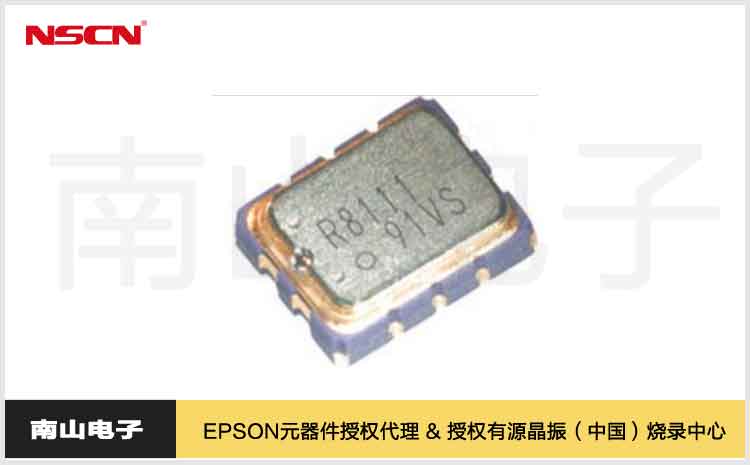

愛普生RTC低功耗時鐘RX8111CE和RX4111CE模塊具有內置頻率調整 32.768kHz 晶體單元和電池切換功能。低功耗RTC模塊提供時間戳功能，記錄和存儲實時和喚醒功能以喚醒 MCUSoC。實時時鐘模塊RTC具有典型的 100nA 低備用電流、自動電源切換功能和自動重復喚醒定時器中斷功能。RX4111CE RTC 模塊設計有 SPI 總線 4 線接口，而 RX8111CE RTC 模塊設計有快速模式 400kHz的 I 2 C 總線接口。

低功耗實時時鐘RTC模塊在 1.6V 至 5.5V 電源電壓和 -40°C 至 85°C 溫度范圍內工作。這些 RX4111CE 和 RX8111CE RTC 模塊的尺寸為 3.2mm x 2.5mm。典型應用包括汽車多媒體、車身電子、遙控無鑰匙進入、發動機控制單元和安全氣囊。

現在江蘇南山電子重點說明，愛普生RTC低功耗時鐘RX8111CE和RX4111CE的特征和規格。

低功耗RTC特征

• 內置調頻32.768kHz晶體單元

• 接口類型：

o RX8111CE：I 2 C - 總線

o RX4111CE：SPI - 總線

• 自動電源切換功能：

o 通過監控V DD電壓自動切換到備用電源

• 時間戳功能：

o 從年份到 1/256 秒的 8 次標記

• 自動重復喚醒定時器中斷

• 中斷輸出：

o 每分鐘或每秒醒來

• 報警中斷：

o 星期、日期、小時、分鐘和秒

• 自我監控中斷：

o 晶振停止，V BAT低電平，V DD低電平

低功耗時鐘規格

• 100nA 典型值/3V 低備用電流

• 1.6V 至 5.5V 工作電源電壓

• 1.1V 至 5.5V 時鐘電源電壓

• 1.20V 至 1.60VV DD檢測電壓

• 0.3s典型振蕩啟動時間

• -40°C 至 85°C 工作溫度范圍

• 3.2mm x 2.5mm 尺寸

低功耗時鐘IC應用

• 汽車：

o 車載多媒體

o 車身電子

o 遙控無鑰匙進入

o 發動機控制單元

o 安全氣囊

• 工廠自動化設備

• 辦公設備

• 手持終端

• 安全設備

江蘇南山電子是EPSON/愛普生（中國）有限公司授權代理商，歡迎咨詢選購愛普生RTC低功耗時鐘RX8111CE和RX4111CE。
