愛普生常規溫補晶振型號
| 型號 | 晶振功能 | 外部尺寸 [ mm ] |
頻率范圍 | 精度 ppm |
公差@工作溫度 [ ppm@℃] |
輸出 | 電源電壓 [ V ] |
規格書 |
|---|---|---|---|---|---|---|---|---|
| TG1612SLN | TCXO/ VC-TCXO/ TCXO-standby |
1.6x1.2x0.45 | 13~55.2MHz | ± 2 | ±0.5@-40~+85 ±5.0@-85~+105 |
正玄波 | 1.7~3.63V |  |
| TG2016SLN | 2.0x1.6x0.7 | 10~55.2MHz | |
|||||
| TG2016SMN | TCXO/ VC-TCXO |
2.0x1.6x0.73 | 10~55MHz | ± 1.5 | ±0.5@-40~+85 ±2.0@-40~+85 |
正玄波 | 1.7~3.63V | |
| TG2520SMN | 2.5x2.0x0.8 | |||||||
| TG2520CEN | 12~50MHz | ± 2 | ±2@-40~+85 | CMOS | 2.375~3.63V | |
||
| TG-5006CJ | 2.0x1.6x0.73 | 13~52MHz | ± 2 | ±0.5@-30~+85 ±2@-30~+85 |
正弦波 | 1.7~3.465V | |
|

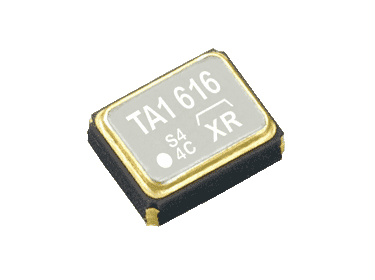

| TG-5006CG | 2.5x2.0x0.8 | |||||||
| TG-5006CE | 3.2x2.5x0.9 | 13~20MHz 25~40MHz |
± 2 | ±0.5@-30~+85 ±2@-30~+85 |
正玄波 | 1.7~3.63V | |
|
| TG3225CEN | 10~55MHz | ± 2 | ±0.5@-40~+85 ±2.0@-40~+85 |
CMOS | 2.375~3.63V | |
||

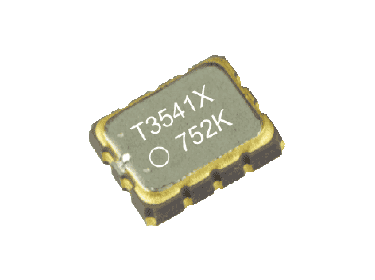

| TG-3541CE | TCXO | 3.2x2.5x1.0 | 32.768kHz | 3.4/5@-40~+85；8@-40~+105 | CMOS | 1.5~5.5V | |
|
| TG5032CGN | TCXO/ VC-TCXO/ (網絡應用) |
5.0x3.2x1.45 (10 pins) |
10~40MHz | ± 1 | ±0.1@-40~+85 ±0.25@-40~+85 ±0.28@-40~+85 |
CMOS | 3.3 Typ. (2.375~3.63V) |
|
| TG5032SGN | 正玄波 | |||||||
| TG5032CFN | 5.0x3.2x1.45 (4 pins) |
CMOS | |
|||||
| TG5032SFN | 正玄波 | |||||||
| TG5032CKN | TCXO | 5.0x3.2x1.45 (10 pins) |
10~54MHz | ± 1 | ±0.1@-40~+105 | CMOS | 3.3±5% | |
| TG5032SKN | 正玄波 | |||||||
| TG5032CMN | 5.0x3.2x1.45 (4 pins) |
CMOS | ||||||
| TG5032SMN | 正玄波 | |||||||
| TG-5510CB | TCXO | 5.0x3.2x1.45 (10 pins) |
10~54MHz | ± 1 | ±0.28@-40~+85 | CMOS/正弦波 | 3.3±5% | |
| TG-5511CB | 5.0x3.2x1.45 (4 pins) |
|||||||
| TG7050CKN | TCXO | 7.0x5.0x1.5 (10 pins) |
10~54MHz | ± 1 | ±0.1@-40~+105 | CMOS | 3.3±5% | |
| TG7050SKN | 正弦波 | |||||||
| TG7050CMN | 7.0x5.0x1.5 (4 pins) |
CMOS | ||||||
| TG7050SMN | 正弦波 | |||||||

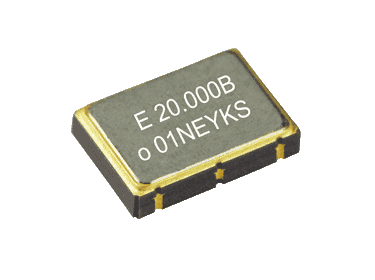

| TG-5510CA | TCXO | 7.0x5.0x1.5 (10 pins) |
10~54MHz | ± 1 | ±0.28@-40~+85 | CMOS/正弦波 | 3.3±5% | |
| TG-5511CA | 7.0x5.0x1.5 (4 pins) |
|||||||
愛普生車規級溫補晶振型號
| 型號 | 晶振功能 | 外部尺寸 | 頻率范圍 | 精度@25℃ | 公差@工作溫度 | 輸出 | 電源電壓 | 規格書 | 樣品零售 |
|---|---|---|---|---|---|---|---|---|---|
 TG2016SKA |
TCXO/ VC-TCXO or TCXO-standby |
2.0x1.6x0.7 | 13~55MHz | ± 2 | ±0.5@-40~+105 | 正玄波 | 1.7~3.63V | |
咨詢客服 |
TG2016SLA |
±0.5@-40~+85 | |
- EPSON溫補晶振選型的建議
- 什么是溫度補償晶振？
市場上通常把溫度補償晶體振蕩器簡稱為溫補晶振，英文簡稱為T(mén)CXO。溫補晶振是有源晶振的一種，它是在普通晶振的基礎上，加了一個溫度補償芯片，從補償方式角度分為：直接溫度補償晶體振蕩器和間接溫度補償晶體振蕩器；從信號特征上它主要分為模擬溫補晶振和數字溫補晶振兩種。
由于EPSON溫補晶振擁有±1/±2x10-6以及在-30℃/40℃ to +85℃工作溫度下具有±0.1~±2x10-6的高溫度穩定度和頻率公差，被廣泛應用于對穩定度要求比較高的設備，比如通信設備等等。TCXO
- 愛普生晶振代理商和工廠簡述
愛普生在日本本土有三個制造工廠，有四個和精工的關聯制造工場。在海外擁有中國蘇州、無錫、馬來西亞和泰國四個制造工廠。 EPSON擁有遍布的銷售網絡，共分為四個大區：即美國、歐洲、亞洲、澳洲四區。另外在大陸地區有少數的代理商,其中就包括"南京南山半導體有限公司"。南京南山將為您提供原裝正品和快速及時的供貨服務。
- 為什么選擇EPSON溫補晶振
隨著智能電表、金融處理系統及信息安全等民用處理系統或應用程序?qū)r(shí)間精度的要求越來越高。而車載音頻設備、車內時鐘及儀表等用于車載的元器件則要求在周?chē)鷾囟葪l件劇烈變化的條件下亦不會出現時間偏差的高精度。而且，在電子設備集成化、小型化不斷加速以及顧客環保意識不斷增強的背景之下，各種市場均要求元器件具備高精度、小型化及低耗電性能。
精工愛普生公司2014年在實時時鐘模塊中又增添了內建溫度補償晶體振蕩器（DTCXO）的"RA8900系列"與"RX8900系列"新產品，并開始提供樣品。 本次推出的溫補晶振新品具有高精度、小型和低耗電的特征，"RA8900系列"用于車載，符合"AEC-Q200※3"標準，"RX8900系列"則供民用。為了回應各種市場的顧客對電子設備時鐘高精度化等的要求，各系列分別準備了兩種外形尺寸：一種為3.2×2.5×1.0t(Max.)mm，是EPSON公司的實時時鐘模塊中*小的尺寸；另一種為10.1×7.4×3.3t(Max.)mm，與愛普生公司原有商品（型號末尾為"SA"的實時時鐘模塊）有尺寸互換性。+高品質+有競爭力的價格
